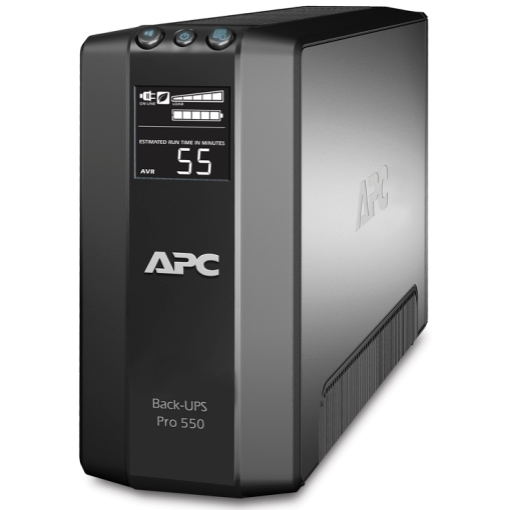

宁夏APCups电源
UPS类型、作用、原理
1什么叫UPS
UPS－UninterruptedPowerSystem；运用充电电池化学能做为储备动能，在电压关闭电源等电网常见故障时，无间断地为客户机器设备给予（沟通交流）电磁能的一种热传递设备。
2为啥UPS
UPS的四大作用:
1
不断电作用，处理电网断电难题；
2
沟通交流稳压管作用，解决网压强烈起伏难题；
3
净化处理作用，处理电网与开关电源环境污染难题；
4
管理方法作用，处理沟通交流驱动力维护保养难题；
UPS的关键作用:
1
完成电网与大功率电器中间的防护；
2
完成双路开关电源的无间断转换；
3
给予高品质开关电源；
4
工作电压转换和頻率转换作用；
5
断电后给予储备時间。
3UPS类型
按工作中原理不一样，UPS分成：
线下式（后备式UPS、互动型UPS）
线上式UPS
按供电系统管理体系不一样，UPS分成：单进单出UPS、三进单出UPS、三进三出UPS。
按输出输出功率不一样，UPS分成：
小型<6kVA
中小型6-20kVA
中小型20-100kVA
大中型>100kVA
按充电电池部位不一样，UPS分成：
充电电池内藏式UPS（规范型号）
充电电池外挂式UPS（长延迟型号）
按多机运作方法不一样，UPS分成：
串连热备份UPS（用以中小型输出功率设备）
更替串连热备份UPS（中小型UPS)
立即串联UPS(用以中功率大的）
按变电器特性不一样，UPS分成：高频率UPS（高频加热机）、直流UPS（直流机）
按输出波型不一样，UPS分成：波形输出UPS、台阶波（准正弦波形）UPS、正弦波形输出UPS。
4UPS体系结构及原理
监控管理平台也是UPS的最重要构成部分之一。
UPS的基本上原理
后备式UPS运作原理
有电压时，电压根据开关后立即提供负载，逆变电源不工作中；此外，电压根据充电头给蓄电池充电。
断电后，运行逆变电源，把充电电池存储的动能根据逆变电源和开关提供负载。
输出功率级别0.25-2KVA上下
互动型UPS运作原理
线上互动交流UPS与后备式比，关键差别取决于：逆变电源与充电头合二为一；输出根据变电器的抽头振荡，完成按段稳压管。
输出功率级别0.7-20kVA上下
线上式UPS运作原理
无论电网工作电压是不是一切正常，负载常用的交流电流都需要历经整流电路，即整流电路自始至终处在运行状态。
输出功率级别0.7-1500kVA上下
Delta转换UPS运作原理
DeltaSPWM和赔偿变电器完成稳压管作用，主SPWM是双重SPWM。不可以平稳頻率。
输出功率级别10-480kVA上下
四种UPS的较为
5UPS供配电系统
一个完善的UPS供配电系统，是由前面配电设备（电压，发电机组，配电箱），UPS服务器、充电电池、后面配电设备构成，额外后台管理监管或网络视频监控软/硬件配置等模块。
6UPS视频监控系统构成
UPS网络视频监控系统软件＝智能化UPS＋互联网＋电脑监控软件
互联网电脑监控软件含下列三一部分：
SNMP卡
监控操作台手机软件
安全性关机程序
UPS监管组网方案
UPS质量挑选与配备挑选
1UPS质量挑选
UPS－负载：输出/整个机械指标值
输出工作电压规范及精密度（220/380VAC±1％）
输出頻率规范及精密度（50HZ±0.01％）
输出功率因素（0.7－1)
输出负载/抗短路故障能力(125％额定电压，10min150％额定电压，60s)
三相不平衡能力(100%不平衡负载,工作电压不平衡＜±5%）
动态性回应(100％负载，暂态工作电压起伏<5%,修复時间：≤20ms)
高效率(90－94%)
噪声(50－75db）
自然环境指标值(溫度0～40℃），环境湿度，海拔高度<1000米）。
UPS整个机械指标值－高效率测算
UPS各构件高效率：
SCR电子整流器99％；IGBT电子整流器98％、IGBT逆变电源高效率96％、变电器高效率98％,过滤器99％
传统式UPS的高效率：
SCR整流器（99％）×IGBT逆变电源（96％）×输出TX（98％）=93％
12单脉冲传统式UPS的高效率:
键入移相TX（98％）×双SCR整流器（98％）×IGBT逆变电源（96％）×输出TX（98％）=90％
新式UPS高效率测算：
IGBT整流器（98％）×IGBT逆变电源（96％）=94％
UPS－充电电池：电池管理
充电保护（过电压及过电流充电保护，温度补偿）
充放电维护（待机截止电压设置及调节，全自动脱口）
充电电池智能化系统管理方法（检验和警报）
储备计算时间和表明：额定值负载储备時间T
75％额定值负载1.6T;50％额定值负载2.5T;33％额定值负载4T
电池充电能力及电池充电時间：10％～25％额达容积电池充电能力
电池充电计算时间：T＝AH/I电池充电×（电池充电高效率80％）
2UPS配备与挑选
UPS归类和挑选
工作方式：后备式、互动型、线上式；
容积：小输出功率（1～10kVA）；中输出功率（20～60kVA）；功率大的（80～1000kVA）
可用自然环境：商业服务级、工业生产级、发电厂专用型、车截或船舶
输出变电器：高频加热机，直流机
配电设备一部分：电缆线及开关
容积及型号挑选
客户负载量,信息冗余
负载特性：IT类、电理性负载、应用自然环境－谐波电流、变电器
主机房配电设备设计方案：三相五线方法
型号成本费及核心竞争力。
客户负载量；UPS输出信息冗余（70～80％）
负载最高值要素（3：1）不可以超出逆变电源负载能力
负载有功功率（KVA）不可以超出UPS最大功率*功率因数换算指数
三相负载不平衡度<30%。
工业生产级UPS
极端的电气设备和物理学自然环境：供电系统路线工作电压/頻率起伏、浪涌保护器冲击性、最高值凹陷、高频率影响，自然环境温度湿度不稳、烟尘、浸蚀等。
构造：键入输出双防护、厚钢板主机箱、高IP防水等级。
可用行业：钢材、化工厂、电力工程、车辆、造纸工业、煤碳、原油、隧道施工
负载种类：轻载机械设备、生产设备、DCS系统软件等。
UPS工作中耗损、自然通风量、中央空调配备
载满耗损（KW）＝kVACos×（6～7.5％）空调制冷量
输出输出功率换算－平均海拔，海拔高度每上升100米降容1％（典型性UPS工作中平均海拔：1000米）
充电电池测算和配备
精准测算：恒功率计算公式法
1、截止电压明确：
1.67V/cell<充放电30分鐘;1.75V/cell充放电30~60分鐘；
1.83V/cell>充放电60分鐘
2、测算每一个Cell充电电池恒输出功率数据信息：
3、依据生产厂家恒输出功率充放电数据分析表挑选达到数值的充电电池规格型号。
配电设备一部分：电缆线及开关
键入开关容积及电缆线规格型号：
三相电焊工速算法:键入电流量(A)＝1.8XKVA,开关指数X1.2
单相工速算法:键入电流量(A)＝5XKVA,开关指数X1.2
输出开关容积及电缆线规格型号：
三相电焊工速算法:输出电流量(A)＝1.5XKVA,开关指数X1.2
单相工速算法:输出电流量(A)＝4XKVA,开关指数X1.2
充电电池开关容积及电缆线规格型号：充放电电流量（A）＝kVA?Cos/U电池电压开关指数(X1.2)
电缆线长短与损耗：如70mm线阻0.26?/km
零线及接地线规格型号：零线＝1～1.5倍火线零线，接地线＝火线零线
配电设备一部分：电缆线及开关规格型号
电缆线额定电压简易优化算法
空开规格：R10、R16、R20、R25、R32、R40、R50、R63、R80、R100、R125、R160、R200、R250、R320、R400、R630、R800、R1250。
隔离变压仪
高频加热机改装380V/380V输出隔离变压仪：容积KVA＝UPSKVA
