大部分用于测量无功功率元件的简易电路能够遮盖的元件值范畴都很比较有限。文中详细介绍的电路尽管仅仅由一些划算的电子器件构成，但它能测量的电容器值和电感值可超越七个量级。不论是容积范畴约为1pF~10μF的电力电容器，或是电感值范畴约为200nH~4H的电感器，均能够运用该电路测到其元件值。

可是，要想遮盖这么大的函数值域，会略微有点儿不便，由于要明确被测元器件的值，您必须先调整可变电阻器，随后再查询校正曲线上相匹配的电容器值或电感值，而不是立即读值。

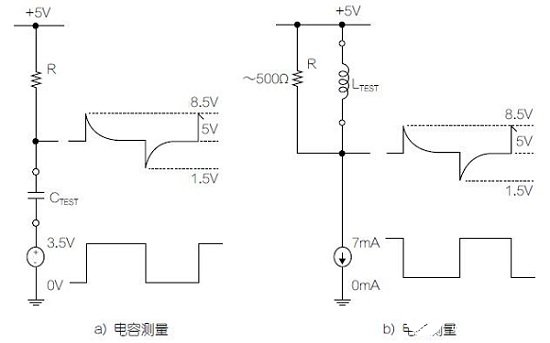

有关该电路的运作，最先请看图片1中所显示的基本概念图。在图1a中，波形电压源推动被测电力电容器的底端接线端子。顶端接线端子工作电压为一系列在+9V开关电源轨左右呈指数值衰减的正方向和负性单脉冲。衰减时间常数当然为R和CTEST的相乘。一样地，在图1b中，波形电压源馈入被测电感器，进而在+9Vups电源轨左右造成相近的瞬变，这时衰减时间常数则相当于LTEST/R。在工作电压呈指数值衰减的全过程中，被占有波形的2个自感电动势分别的占比由时间常数和振荡周期中间的关联决策。

怎样对电容器和电感开展大空间范畴开展测量

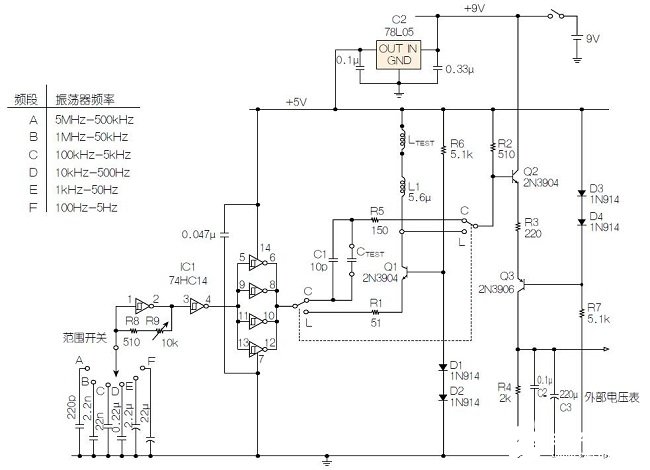

下边可以看图2所显示的详细电路原理图。IC1布局成一个简单的哈里斯触发器原理阻容震荡器和輸出油压缓冲器，在这里段电路中会造成波形。其頻率由可变电阻器R9设置，頻率范畴超越六个十进位电力电容器的A段到F段。R9应具有线形电阻器遍布特点，使震荡器周期时间随顺时针方向轴转动而提升。

根据一只双刀双掷电源开关，能够在电力电容器和电感器测量方式中间开展挑选。根据图1所显示的基本概念图，立即由IC1輸出的工作电压或由Q1造成的电流量各自馈入被测电力电容器或电感器。阻值为510Ω的电阻R2做为图1中电感测量方式下的衰减电阻器R，而串连的R5和R2则产生电容器测量方式下的衰减电阻器（R5的功效是将Q2基极的工作电压偏位保持在充足低的水准，以防止出现饱和状态。偏压电阻R7及其二极管D3和D4将Q3基极保持在+9V开关电源轨下列约2VBE的水准。在这个偏压点一下，Q2、R3及Q3产生一个整流器跨导块，跨导块含有小量无功功率电流量，而该电流量仅能灵巧地磁感应到来源于被测元件且在+9V开关电源轨上边的正方向瞬变。来源于Q3的集电结电流量单脉冲在根据R4时减弱，而从而造成的工作电压经C2和C3均衡以后再根据外界电流表测量。

在波形周期时间中的某一特殊时间段内呈指数值衰减的瞬变将造成相对应的輸出交流电压，可是pwm占空比与输出电压中间的离散系统关联并不重要。因为Q2和Q3各自处在快速共集电结和共基极组态软件，该电路的响应时间迅速，而且pwm占空比测量大部分与頻率不相干。

转到下一页

运用R9对振荡周期开展调节以后，输出电压可滞留在某一固定不动的参照脉冲信号（比如1.00V），进而使呈指数值衰减的时间常数与振荡周期中间产生固定不动的关系。

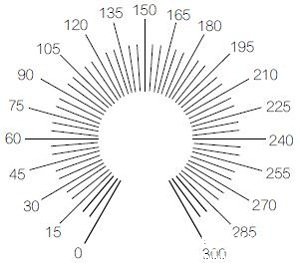

因为衰减时间常数伴随着被测元件的无功功率值呈线形转变，测定电容器值或电感值将与振荡周期呈线性相关，而且因而与R9轴角呈线性相关。根据在R9上运用适合的标尺标识并参考好多个已经知道的电容器值和电感值对电路开展校正，便可制作出校正数据图表，便于用于明确一切元件值。图3表明了R9的标尺标识图，该图包括在可免费下载的实例校正包里（见文章内容结尾）。

震荡器范畴电源开关将遮盖六个十进制，但最少周期时间会受IC1传送延迟时间限定。因而，它可以从低到高遮盖A段至F段的六个量级的电容器值或电感值。将被测元件布署到电路中，寻找范畴电源开关的设定及其輸出1.00V工作电压时的可变电阻器，最终在每一个频率段相匹配的数据图表中查询所测出的值就可以。A段的最少可测量值约为10pF或2μH，F段的最大可测量值约为10μF或4H。

【ups电源生产厂家】要想对1pF和200nH上下的低元件值开展测量，能够选用另一种方式。小参考点元件C1和L1一直在电容器或电感测量方式下产生最少的时间常数，因此当在这种小参考点元件上添加被测元器件后，根据比照外界电压计上工作电压读值的转变，便可对于极低元件值制作出另一张校正数据图表。

测量以上最少元件值范畴的方式是：最先，根据使电力电容器检测夹引路或使电感器检测夹短路故障而将被测元件清除在电路外；随后，将震荡器的頻率设置在A段，并根据R9对振荡周期开展调节，直至只靠参考点元件便使电路做到1V的总体目标工作电压值；最终，将被测元件联接到电路中，并观查电压计读值的转变。根据查询校正数据图表上的偏置电压，就可以明确小元件值。
