伊顿UPS不间断电源DX系列

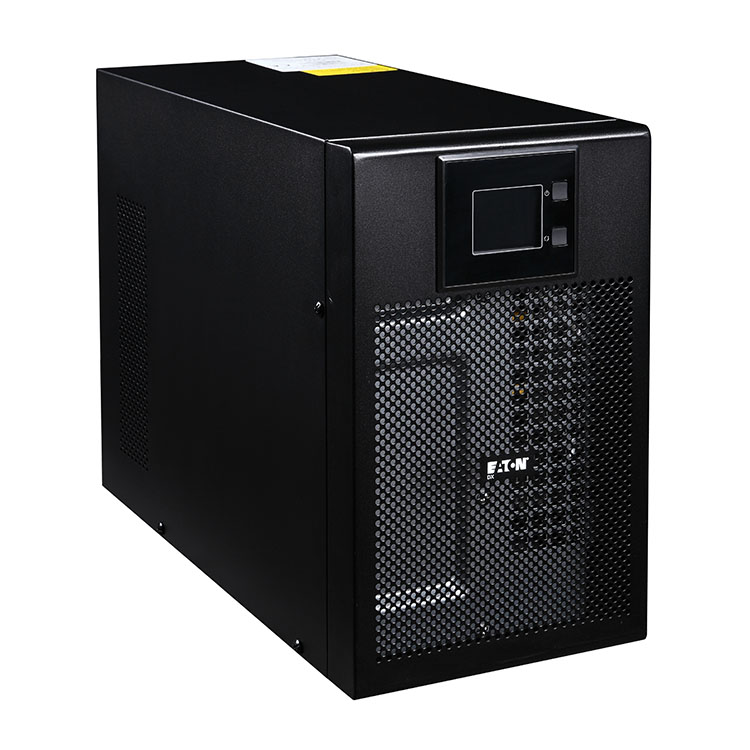

伊顿DX3000CNXL UPS不间断电源

伊顿 DX UPS 是一款双变换结构的在线式 UPS，可有效保护关键任务免受停机、数据丢失和破坏的影响。该 UPS 可适应 110 V 至 296 V 的输入电压，同时，其内部集成的整流器和逆变器可将输出电力与所有异常输入完全隔离，从而适应恶劣环境。







核心功能

具备在线双变换结构，可有效消除干扰，保障电力供应的高可靠性；

具备冗余并机功能，可将 3 台 DX （仅适用于 6–20 kVA）并联，提供高可用性的冗余供电方案；

输入功率因数高于 0.98，可减少谐波干扰，提高能源的利用率；

支持 SNMP 通信协议，可提供网络远程监控功能；

电池具备冷启动功能，支持便携电源，可确保设备无故障启动；

支持扩展电池组；

配置友好的前面板用户界面，便于实时监控 UPS 状态；

具备自动旁路功能，保障过载或 UPS 故障时设备的正常运行。










配电安装

单输入与双输入的区别




单输入指整流器和旁路共用一个开关输入进UPS内部。双输入指UPS可以允许整流器和旁路有不同的开关，允许双电源同时进入UPS端。单输入相对省钱，而双输入则更安全。




当应用场景中只有一路开关时，还有使用双输入接法的必要吗？




即使只有一路电源，在使用双输入接法时，在整流输入发生故障后，UPS依然可以通过旁路输入保证负载设备的运行。而在单输入接法中，一旦发生故障断电，将导致负载掉电，给用户造成损失。




漏电保护开关的应用




漏电保护开关不能用在UPS的输入端。UPS经市电输入的过程中，一般会有从ABC三相到大地的漏电流，尤其在波形不好时，UPS会有相应的滤波电路进行过滤。所以在输入端一定会存在漏电流，此时漏电保护开关是起不到作用的，甚至会造成干扰。在UPS的输出端即用电器的前端可以配置漏电保护开关，可以起到保护作用。




UPS 接地线径的选择




即使在三相负载基本平衡的情况下，中线的线径也应选择较粗的甚至是双倍相线的线径；UPS的接地线理论上越粗越好，不小于相线线径是起码要求；电池柜、用电设备的接地线能够集中连接到UPS接地端后再入大地是较好的。




并机时对输入输出线的长度要求




各台机器的输入+输出线的总长度差异控制在小于10%，确保在转旁路时电流分配的均等。




并机时所有的机器旁路要同源（基础要求）




并机时旁路不同源会导致无法同步甚至引起UPS无法工作。







注意事项

UPS不是脚手架




在安装施工当中切记不要将任何异物落入UPS中，这将带来灾难性的结果；在开机前切记不要将机器上面的盖板取下来；在地面施工中，要将UPS罩起来，以免落入灰尘；异物落入机器内部是很难清理干净的；在加电开机时会出现机器的严重损坏。




安装时要考虑以后维修的方便性

需要留出维修空间，不要放置于空调出风口下面，防止冷凝水滴入机器。




什么是合格的安装？

黄绿红标识清楚、走线整齐、横平竖直，捆扎完善、扎带剪平整。




什么是优秀的安装？




所有铜鼻子用液压钳压好之后，再缠上绝缘纸胶带，然后在小锡炉里面浸锡；每根线缆的两边端子都放至少一米以上的黄绿红热缩套管，然后热风枪热缩；每根线缆的两端都有一个标识牌，备注从哪里来，到哪里去，这根线缆有多长；所有动力线以外的信号线都需要穿过屏蔽钢管。




如何保护现场设备？




拆开外包装后，需要对设备进行防尘保护，比如上出风的，需要在顶部进行遮挡；输入输出接线柜里面施工的时候需要注意防护其他组件，如果有碰到，需要做好标记，并提前跟服务工程师联系确认是否有影响；拆掉的门板、螺丝等等需要保存保管好；随机的卡件、螺丝、说明书等其他附件也需要保管好；所有设备的SN号，请准确记录。
